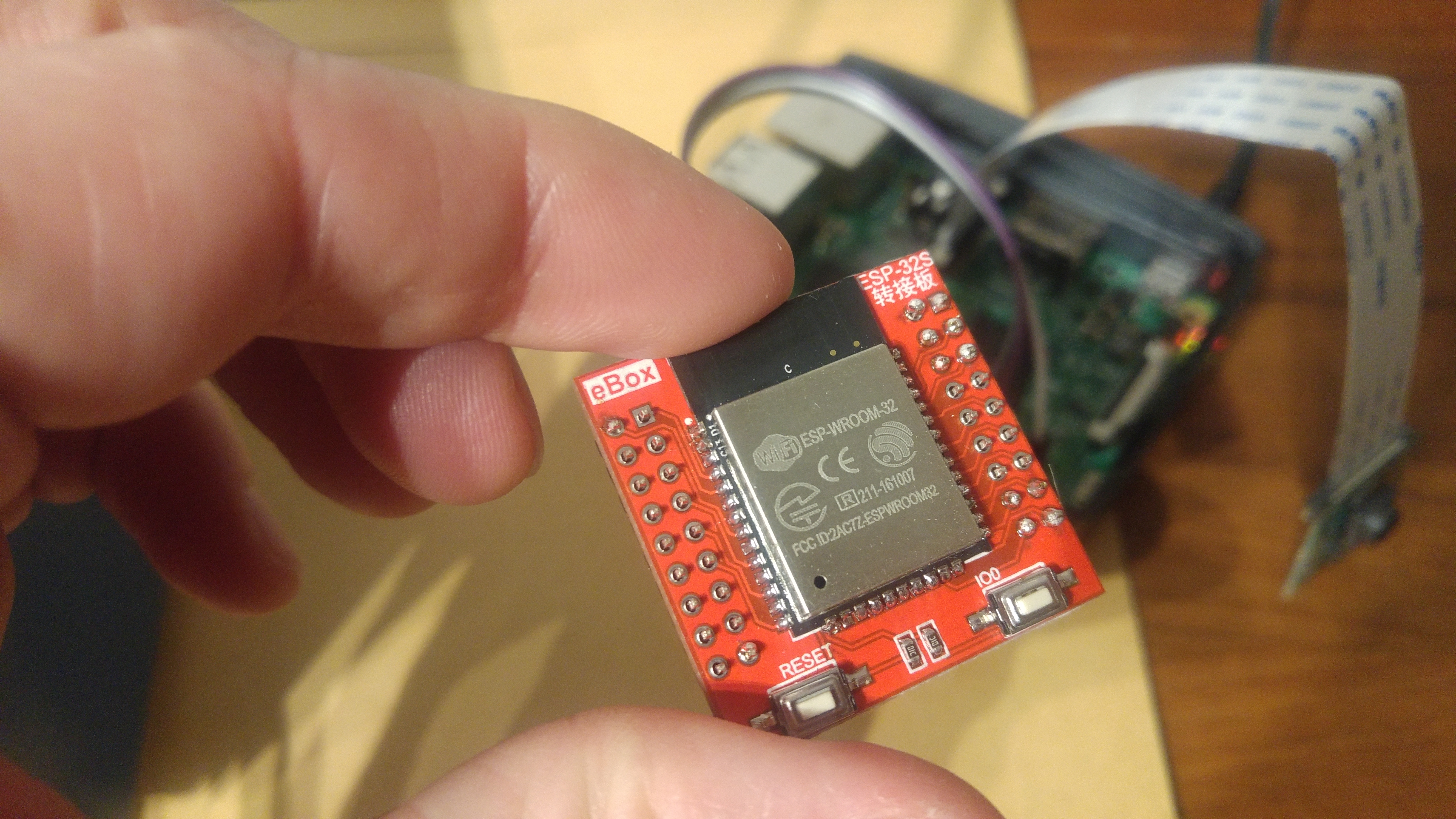

Die Esp-32 Chips gibts als Devboards mit USB-Schnittstelle und integriertem USB/Serial-Wandler oder als „Buttoned Breakout Boards“ ohne zusätzliche Beschaltung.
Nur was macht man ohne einen extra 3.3-Volt RS232-Wandler? Man benutzt seinen Raspberry Pi.

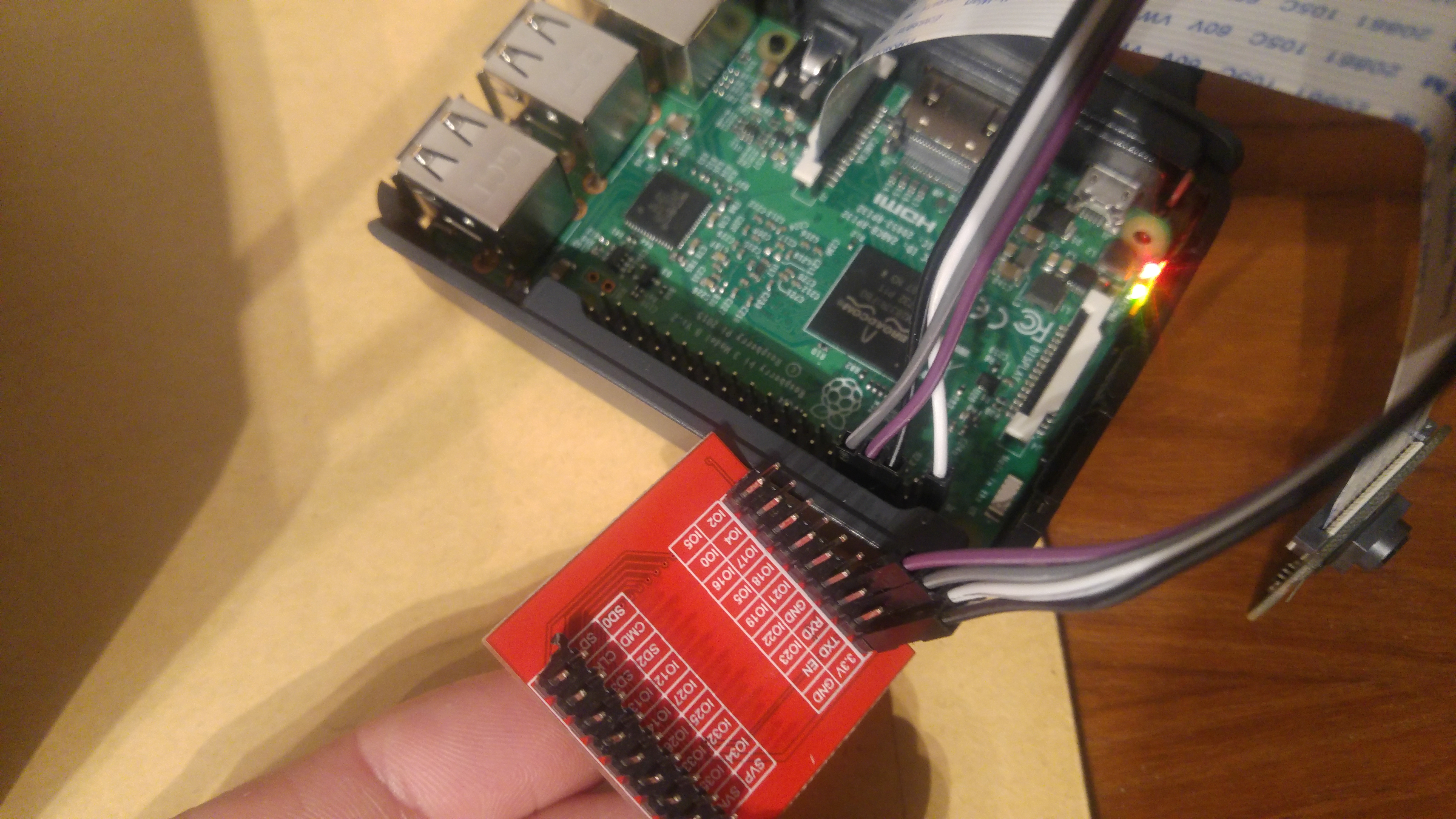

Verkabelt wird wie folgt:
Raspberry Pi | ESP-32 |
---|---|
Tx | Rx |
Rx | Tx |
Ground | Gnd |
3.3V | 3.3V |
Mein Programm kompiliere ich auf meinem großen PC, den Raspberry benutze ich nur zum Programmieren, denn es ist ziemlich kompliziert, die ESP32-Toolchain auf dem Raspberry Pi zu installieren.
Also auf dem PC erstmal ein ESP-32 Programm erstellen und kompilieren. Ich nehme statt Arduino lieber platformio, weil.
cd ~ mkdir esp32 cd esp32 virtualenv --python=python2.7 venv_platformio . ./esp32/venv_platformio/bin/activate pip install platformio mkdir wifitest cd wifitest platformio init
Nun die Datei ~/esp32/wifitest/platformio.ini so ergänzen:
[platformio] env_default = esp32 [env:esp32] platform = espressif32 framework = espidf monitor_baud = 115200 board = lolin32 board_flash_mode = dio
Das ausgewählte Board ist egal.
Eine Datei ~/esp32/wifitest/src/main.c nach dem offiziellen Template anlegen:
#include "freertos/FreeRTOS.h" #include "esp_wifi.h" #include "esp_system.h" #include "esp_event.h" #include "esp_event_loop.h" #include "nvs_flash.h" #include "driver/gpio.h" esp_err_t event_handler(void *ctx, system_event_t *event) { return ESP_OK; } void app_main(void) { nvs_flash_init(); tcpip_adapter_init(); ESP_ERROR_CHECK( esp_event_loop_init(event_handler, NULL) ); wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT(); ESP_ERROR_CHECK( esp_wifi_init(&cfg) ); ESP_ERROR_CHECK( esp_wifi_set_storage(WIFI_STORAGE_RAM) ); ESP_ERROR_CHECK( esp_wifi_set_mode(WIFI_MODE_STA) ); wifi_config_t sta_config = { .sta = { .ssid = "SSID", .password = "passwrd", .bssid_set = false } }; ESP_ERROR_CHECK( esp_wifi_set_config(WIFI_IF_STA, &sta_config) ); ESP_ERROR_CHECK( esp_wifi_start() ); ESP_ERROR_CHECK( esp_wifi_connect() ); gpio_set_direction(GPIO_NUM_4, GPIO_MODE_OUTPUT); int level = 0; while (true) { gpio_set_level(GPIO_NUM_4, level); level = !level; vTaskDelay(300 / portTICK_PERIOD_MS); } }
mit
platformio run
kompilieren. Bei allen platformio Befehlen darauf achten, dass das virtual environment aktiviert ist, in das platformio hinein installiert wurde. Aktivieren mit . ./esp32/venv_platformio/bin/activate
, deaktivieren mit deactivate
.
Auf dem Raspberry Pi muss das esp-idf Toolkit installiert werden, denn darin befindet sich das Tool zum Flashen.
# Raspberry sudo apt-get install git python python-serial cd ~ mkdir esp32 cd esp32 git clone --recursive https://github.com/espressif/esp-idf.git
Außerdem muss der Serielle Port freigegeben werden, der ist derzeit noch als Login-Shell unter Benutzung.
sudo raspi-config # -> Interfacing-Options # -> Serial # -> Would you like a login shell to be accessible over serial? -> No # -> Would you like the serial port hardware to be enabled? -> Yes # -> Finish # -> Reboot now
Seit dem Raspberry Version 3 liegt die Serielle Schnittstelle nicht mehr unter /dev/ttyAMA0
sondern unter /dev/ttyS0
. AMA0 ist stattdessen die serielle Schnittstelle der Bluetoothfunktionalität.
Dann legen wir auf dem Raspberry Pi ein Script an, dass sich die Dateien vom großen PC holt und auf den ESP-32 flasht: ~/esp32/get_and_flash
.
#!/bin/bash
REMOTEBUILDDIR=daniel@yak.local:esp32/wifitest/.pioenvs/esp32/
mkdir -p tmp
scp ${REMOTEBUILDDIR}partitions_table.bin tmp
scp ${REMOTEBUILDDIR}firmware.bin tmp
scp ${REMOTEBUILDDIR}bootloader.bin tmp
. ~/esp32/venv_platformio/bin/activate
python2.7 ~/esp32/esp-idf/components/esptool_py/esptool/esptool.py --chip esp32 --port "/dev/ttyS0" --baud 115200 --before default_reset --after hard_reset write_flash -z --flash_mode dio --flash_freq 40m --flash_size detect 0x1000 tmp/bootloader.bin 0x8000 tmp/partitions_table.bin 0x10000 tmp/firmware.bin
Die Adressen bzw den ganzen Befehl habe ich aus dem Kommando platformio run --target upload -v
extrahiert.
Jetzt muss nur noch irgendwie eine OTA-Flash-Möglichkeit her.
